Въезд на логистический комплекс: два-три въезда, фуры и КПП

На объекте с одним въездом задача решается одним шлагбаумом: поставили тумбу, подвели питание, раздали пульты. Как только въездов становится два или три, а через них идут фуры, вопрос меняется. Теперь нужно решить, какая машина куда заезжает, где она ждёт, если разгрузка занята, кто и откуда открывает каждую точку и что происходит, когда на въезде одновременно оказываются легковой автомобиль сотрудника и полуприцеп.

Это статья не про выбор модели — как подобрать шлагбаум по длине стрелы, приводу и защите мы разбирали отдельно. Здесь речь про объект целиком.

Разбор по точкам въезда

Начинать нужно не с оборудования, а со схемы движения: сколько точек, кто через них едет и в какую сторону. На типовом логистическом комплексе таких точек четыре, и требования у них разные.

Главный въезд для легкового транспорта. Через него едут сотрудники, клиенты и служебные машины. Поток частый, но лёгкий: проезд узкий, стрела короткая, привод средней интенсивности. Открытие удобно делать автоматическим — по метке или номеру, чтобы не держать человека на точке.

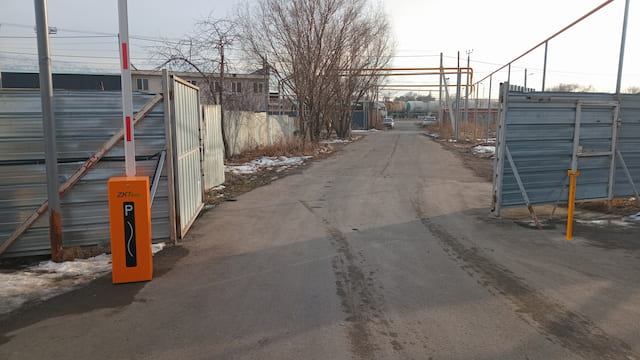

Грузовой въезд. Главное отличие — ширина проезда. Полуприцепу нужен запас на разворот, поэтому проезд шире легкового, а стрела, соответственно, длиннее. Длинная стрела почти всегда требует опоры-ложемента с противоположной стороны: без неё стрела провисает и быстрее выходит из строя. Открытие здесь чаще смешанное — автоматика плюс подтверждение с поста, потому что въезд фуры это ещё и проверка документов.

Выезд. Часто на нём экономят и пускают транспорт в обе стороны через одну точку. На постоянном потоке это узкое место: машина на выезде блокирует въезжающую. Отдельная точка решает проблему, а требования к ней проще — достаточно датчика или кнопки с поста, список допуска не нужен.

Зона ожидания перед грузовым въездом. Это не оборудование, а место: карман, где фура стоит, пока не освободится рампа, не перекрывая дорогу общего пользования. Если такого кармана нет, любой сбой в графике разгрузки выносит очередь на улицу. Планировать зону ожидания нужно до того, как выбран шлагбаум, — от неё зависит, где вообще встанет стойка.

Оборудование под грузовой поток

Требования к железу на комплексе с фурами отличаются от дворового не деталями, а нагрузкой.

Длина стрелы под фактическую ширину проезда, а не под ворота. Мерить нужно по проёму проезда, который стрела реально перекрывает, с запасом на разворот. Для широких проездов используются телескопические стрелы — они складываются и не требуют места сбоку.

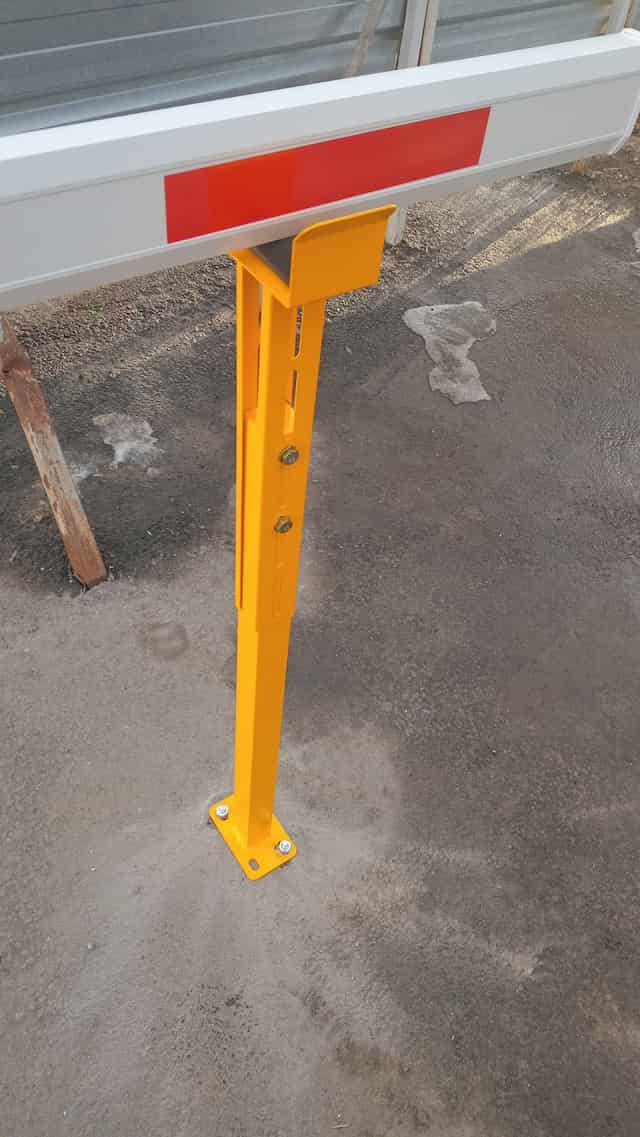

Опора под стрелу. На длинных стрелах ставится стойка-ложемент: стрела ложится на неё в закрытом положении и не работает на изгиб. На грузовом въезде это не опция, а условие того, что привод отходит свой ресурс.

Интенсивность работы привода. Дворовый шлагбаум срабатывает несколько десятков раз в сутки, въезд распределительного центра — в разы чаще. Привод подбирается под расчётное число циклов, иначе он выходит из строя не через годы, а через сезон.

Антивандальное исполнение и работа зимой. Тумба на грузовом въезде стоит открыто и регулярно получает по касательной. Для площадок, где зимой держится минус, берутся модели с подогревом — иначе механика к утру встаёт.

Защита от опускания стрелы на машину. Фура проходит под стрелой дольше легковой, и стрела не должна пойти вниз, пока прицеп ещё под ней. За это отвечают датчики присутствия в зоне проезда. На грузовом въезде их наличие обязательно.

Способы открытия и их сочетание

На комплексе редко работает один способ — почти всегда их два-три, разведённых по точкам и по категориям транспорта.

Пульт остаётся у своих машин и руководителей. Он теряется и передаётся из рук в руки, поэтому подрядчикам его не выдают.

Карта или метка удобна там, где заезжает постоянный, но не свой транспорт: закреплённые за перевозчиком машины, служебные автомобили арендаторов.

Кнопка на посту охраны нужна на грузовом въезде всегда, независимо от того, что ещё установлено. Автоматика не заменяет решение человека, когда приехала незаявленная машина.

Распознавание номера снимает нагрузку с поста на потоке: машина из списка проезжает без участия охраны. На комплексе с несколькими площадками это же даёт единый журнал заездов — про это ниже.

Комбинация обычно такая: главный въезд — метка или номер, грузовой — номер плюс подтверждение с поста, выезд — датчик и кнопка. Полный набор оборудования под эти сценарии есть в каталоге шлагбаумов и в общем разделе СКУД.

Монтаж на действующем объекте

Комплекс не останавливает работу на время монтажа, и это определяет весь порядок работ.

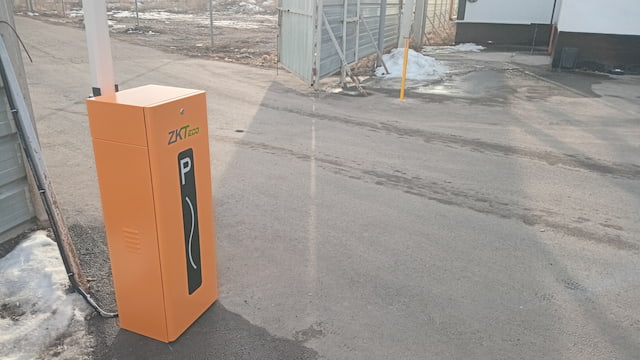

Закладные и питание. Под стойку готовится основание с выводом кабеля, питание берётся от ближайшего распределительного щита. На новых точках это делается заранее, на действующих — по факту того, что есть на площадке; поэтому смета по плану помещения всегда приблизительная.

Прокладка кабеля через проезжую часть. Самый трудоёмкий пункт на грузовом въезде: кабель к посту или к противоположной опоре идёт через проезд, по которому ходят фуры. Прокладывается в гильзе, с восстановлением покрытия, и планируется отдельным этапом.

Датчики безопасности на проезде. Устанавливаются и настраиваются вместе с приводом — их положение зависит от реальной геометрии въезда, а не от схемы.

Окна работ. Работы разбиваются так, чтобы точка не была закрыта в часы приёмки: часть операций выполняется до подключения, часть — во вторую смену, а поток переводится на соседний въезд. На объекте с одной точкой согласуется короткое окно. Именно поэтому монтаж на действующем комплексе начинается с выезда специалиста: по фотографиям очередность работ не составить.

Обслуживание: чем грузовой въезд отличается от дворового

Регламент технического обслуживания шлагбаума мы разбирали в отдельном материале — повторять его здесь не будем. На грузовом потоке добавляется другое: список того, что ломается чаще.

Стрела. Первая по частоте. Её задевают при развороте, цепляют углом тента, обламывают в гололёд. Стрела — расходник, и запасная на объекте с фурами оправдана.

Привод при недооценённой интенсивности. Если модель подобрана под меньший поток, редуктор изнашивается заметно раньше срока.

Датчики и петли зимой. Наледь и реагенты дают ложные срабатывания: стрела то не опускается, то опускается не вовремя.

Отсюда и формат сопровождения: плановый выезд по графику плюс выезд по заявке, когда точка встала. Гарантия распространяется на оборудование и работы, сроки менеджер называет вместе с расчётом.

Если площадок несколько

Когда комплексов у компании больше одного, к вопросу «кто открывает» добавляется «где смотреть, кто заезжал». Списки допущенных машин на каждой площадке начинают расходиться, а сводный журнал собирается вручную. Эта часть решается уже не оборудованием, а облачным сервисом: единый журнал въезда по нескольким площадкам разобран в парном материале.

Камеры на въезде обычно ставятся в одном проекте со шлагбаумом — см. решение по видеонаблюдению для склада.

Вопросы и ответы

Придётся ли перекрывать въезд на время монтажа?

Полностью — нет. Работы разбиваются на этапы: подготовка основания и трасс идёт при работающей точке, а закрывать проезд нужно только на короткое время установки стойки и прокладки кабеля через проезжую часть. На комплексе с несколькими въездами поток на этот период переводится на соседнюю точку, на объекте с одним въездом согласуется окно вне часов приёмки.

Что ставить на выезд — второй шлагбаум или автоматические ворота?

Зависит от того, что закрывает периметр. Если по контуру идёт забор и точка выезда нужна для управления потоком, достаточно шлагбаума — он быстрее и проще в обслуживании. Ворота ставятся там, где выезд должен физически закрываться на ночь.

Что нужно предусмотреть на въезде, чтобы позже подключить распознавание номера?

Три вещи на этапе монтажа: место под камеру с прямым ракурсом на проезд, кабель к этой точке и линию управления от неё к приводу. Если всё это заложено сразу, распознавание добавляется без вскрытия покрытия. Если нет — прокладка через проезжую часть делается второй раз.

Что чаще всего выходит из строя на грузовом въезде?

Стрела: её задевают при развороте и обламывают зимой. Дальше — датчики на проезде из-за наледи и реагентов, и привод, если модель подобрана под меньшую интенсивность, чем реальный поток.

Выезд специалиста и расчёт по объекту

Въездная группа — это стойка, стрела, опора, датчики, трассы и питание, поэтому смета по плану территории получается ориентировочной. Мы приезжаем на объект, смотрим геометрию проездов и то, что уже стоит, и считаем по факту — вместе с очередностью работ, чтобы комплекс не вставал. Оставьте заявку на выезд специалиста, и мы согласуем время.
